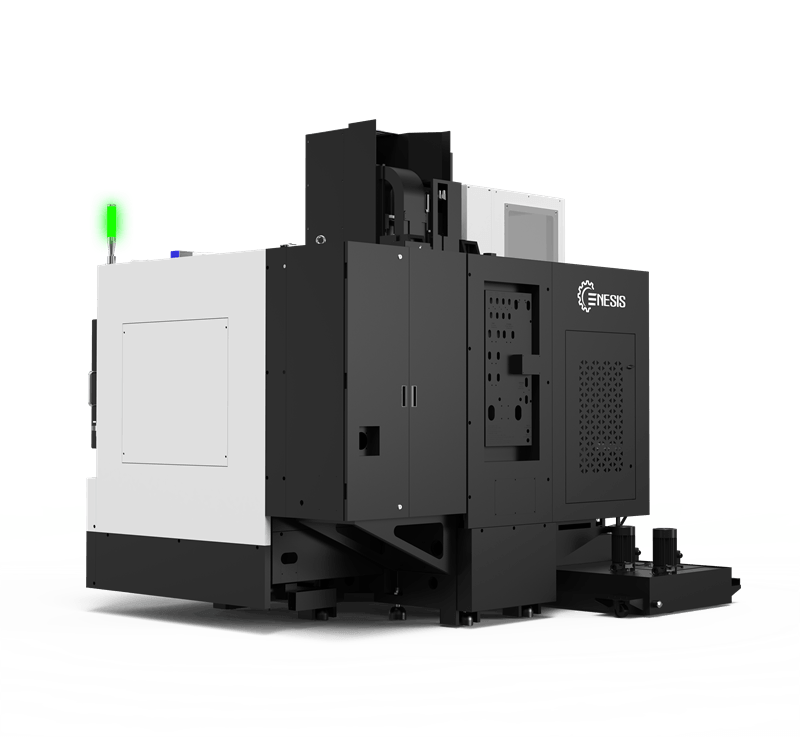

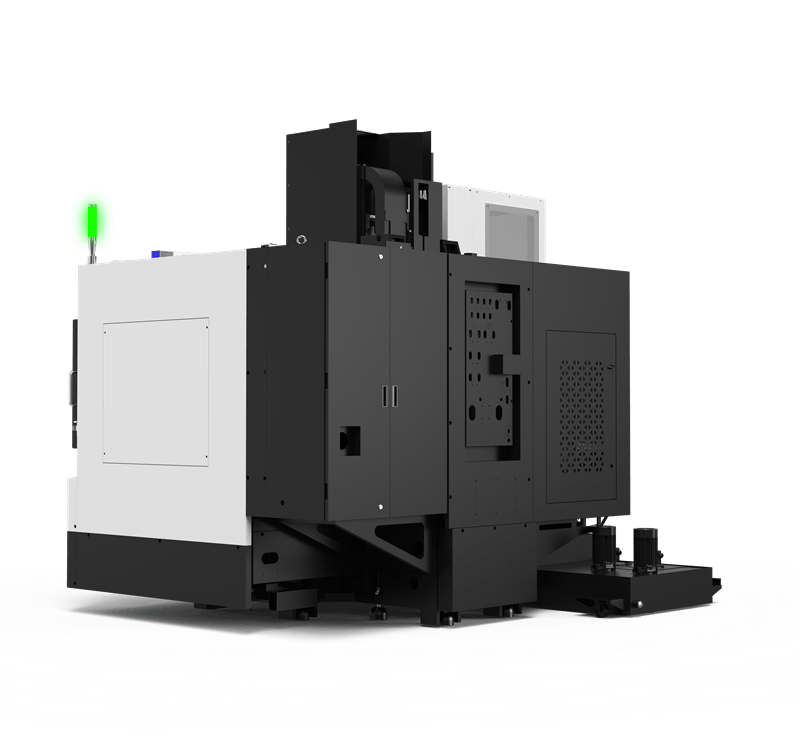

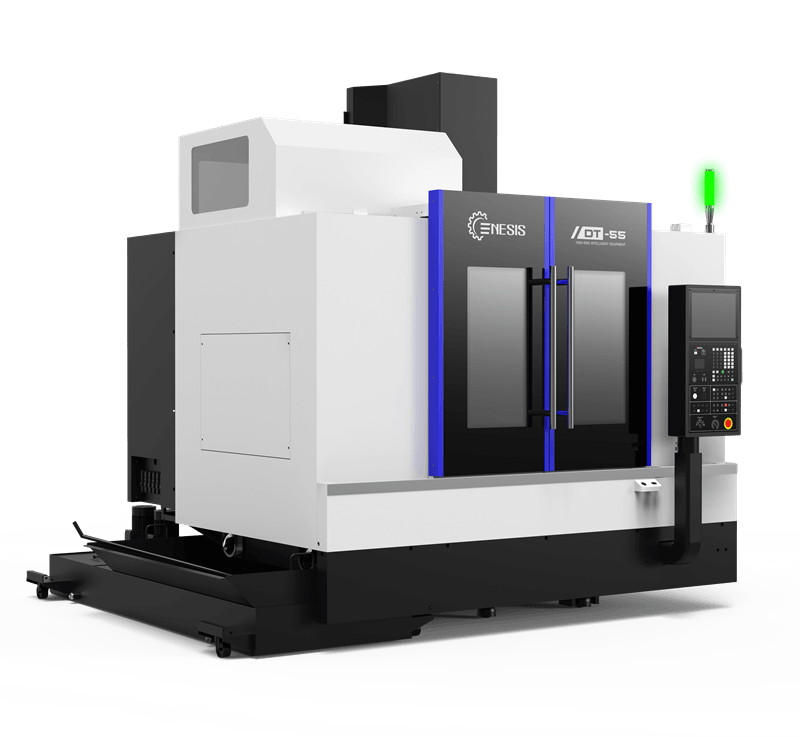

DT-55立式加工中心,采用了T型床身结构设计,鞍座左右运动为X轴,工作台前后运动为Y轴。工作台和滑座全行程支撑结构,解决了传统C型立式加工中心工作台左右悬垂缺点,达到最佳的动态性能和切削稳定性。标配BBT40-12000rpm大扭矩主轴,最大功率22kw,最大扭矩106Nm,切削能力强,加工效率高。可实现对铝材料的高速切削,以及铸铁、钢等材料的重切削加工,满足一般机械行业的各类零件精密加工要求。
标配BBT40-12000rpm大扭矩主轴,最大功率22kw,最大扭矩106Nm,切削能力强,加工效率高;
X/Y/Z轴标配高性能NSK进口滚珠丝杆,并配置中空丝杆冷却系统,减少丝杆热变形量,提高加工精度及稳定性;
X/Y/Z轴配置THK高刚性滚柱导轨,刚性及稳定性更好;
标配刀臂式30把刀具刀库,并采用伺服电机控制,换刀速度快,定位准确,稳定性好。换刀速度最快(T-T含松夹刀时间)1.2S;
集中自动脂润滑系统,降低油耗、节省成本及节能环保;
前门配置安全门锁,避免人员非法进入加工区域,排除安全隐患;
标配工作台面淬火,提高工作台面硬度和强度,防止台面划伤、变形等;
可选配热屏蔽功能,实现控制环境对机床精度的影响,确保机床长期稳定的加工精度;
配置创世纪GSOS Pro智能数控操作系统,15英寸高清大屏,64G超大存储空间,自定义快捷功能界面,操作更快捷。标配高速高精功能,可有效提升模具加工质量和效率。
DT-55立式加工中心可实现对铝材料的高速切削,以及铸铁、钢等材料的重切削加工,满足一般机械行业的各类零件精密加工要求
机型 | DT-55 | |||
行程 | X轴行程 | mm | 1050 | |
Y轴行程 | mm | 550 | ||
Z轴行程 | mm | 550 | ||
主轴鼻端至工作台距离 | mm | 120-670 | ||
工作台 | 工作台尺寸 | mm | 1200*500 | |
工作台T型槽数--尺寸 | mm | 5-18*100 | ||
工作台最大载荷 | kg | 800 | ||
主轴 | 主轴最高转速 | rpm | 12000(直联) | |
主轴锥度 | # | BBT40 | ||
主轴功率(额定/短时) | kw | 11/22 | ||
主轴扭矩(额定/短时) | N.m | 53/106 | ||
刀库 | 刀库容量 | 位 | 30 | |
最大直径(满刀/邻空刀) | mm | Φ80/Φ150 | ||
最大刀具长度 | mm | 350 | ||
最大刀具重量 | kg | 8 | ||
进给 | X/Y/Z轴快速移动率 | m/min | 48/48/48 |
